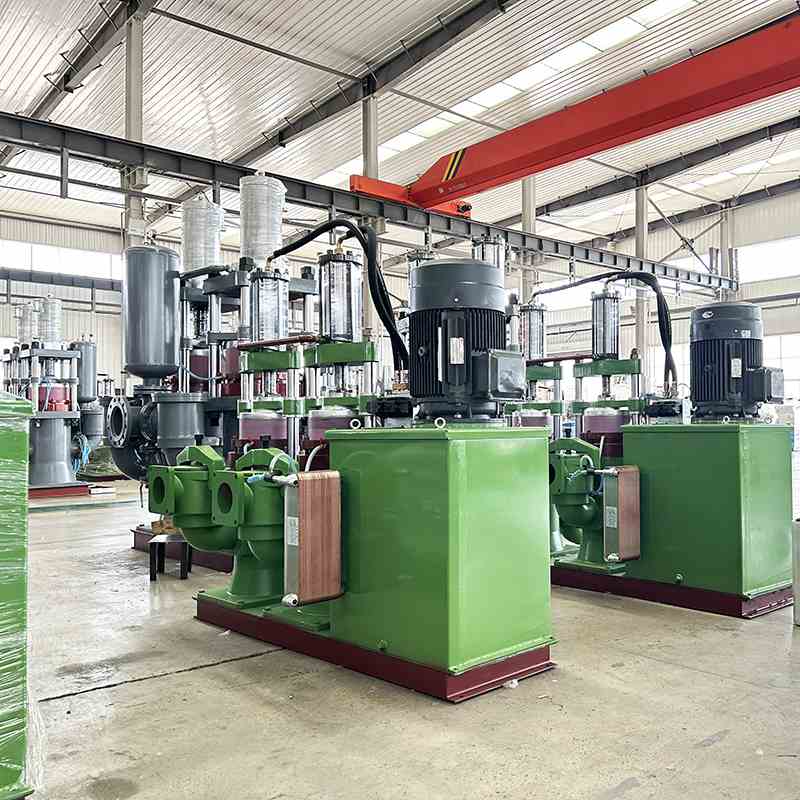

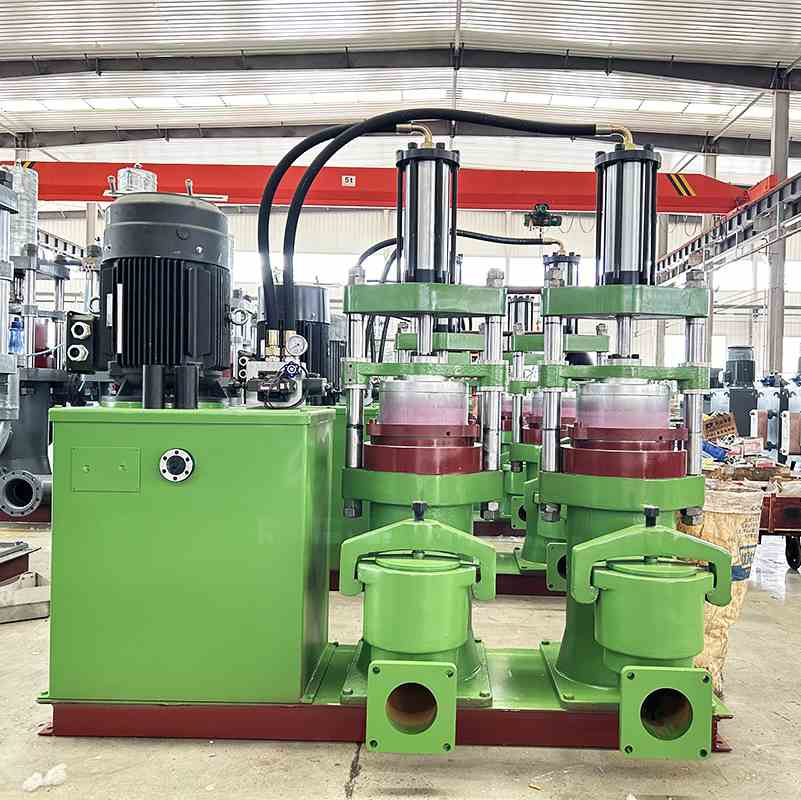

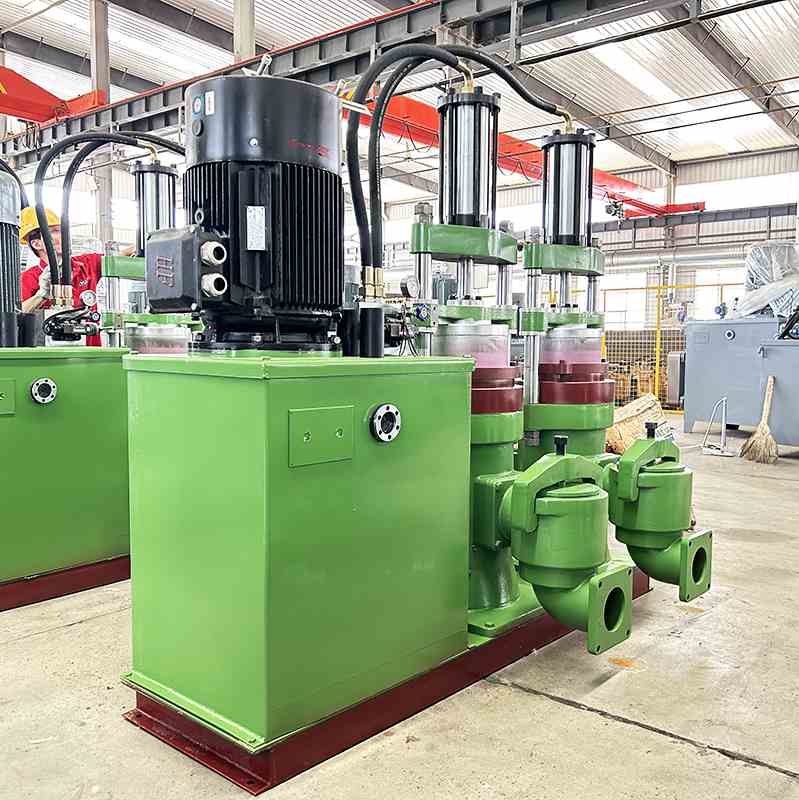

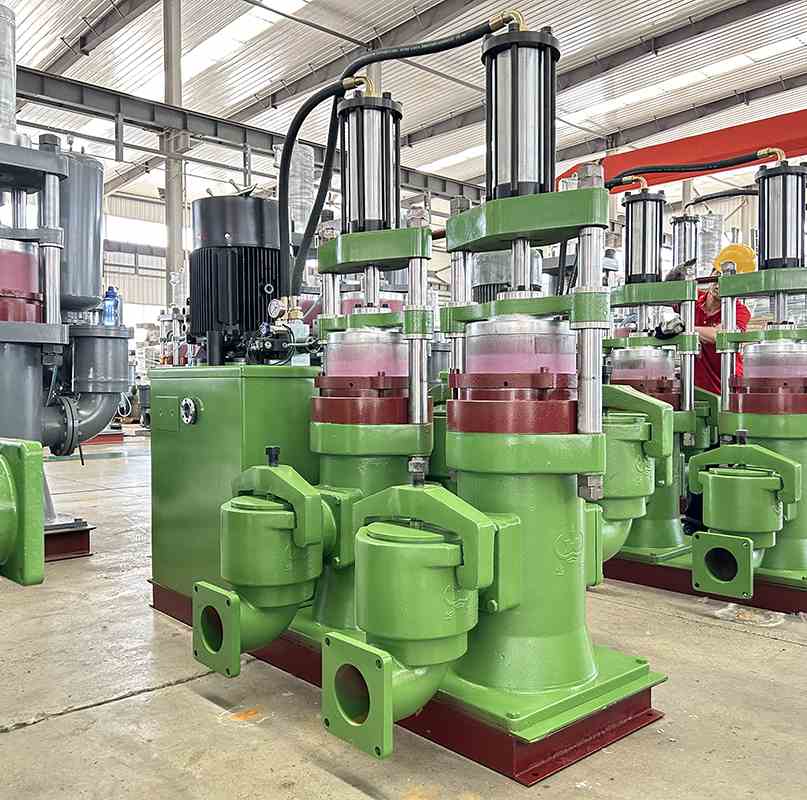

一、液壓雙缸陶瓷柱塞泵產品圖片
二、產品型號及參數:
YBH140-10壓濾機節能陶瓷柱塞泵泥漿泵
流量：10立方/小時，
壓力范圍：0-2MPa，
額定壓力：0-20公斤可任意調節，
沖程：250mm，
配用電機：5.5KW，
外形尺寸：1.6*1.2*1.6(米)，
吸排漿管道直徑：φ89/φ76,
重量：0.85噸，
油箱容積：170L
YBH200-19壓濾機節能陶瓷柱塞泵泥漿泵
流量：19立方/小時，
壓力范圍：0-2MPa，
額定壓力：0-20公斤可任意調節，
沖程：250mm，
配用電機：7.5KW，
外形尺寸：1.7*1.3*1.9(米)，
吸排漿管道直徑：φ108/φ89，
重量：1.1噸，
油箱容積：210L
YBH250-30壓濾機節能陶瓷柱塞泵泥漿泵
流量：30立方/小時，
壓力范圍：0-2MPa，
額定壓力：0-20公斤可任意調節，
沖程：250mm，
配用電機：11KW，
外形尺寸：1.95*16*2.2(米)，
吸排漿管道直徑：φ133/φ108，
重量：1.63噸，
油箱容積：310L
YBH300-40壓濾機節能陶瓷柱塞泵泥漿泵
流量：40立方/小時，
壓力范圍：0-2MPa，
額定壓力：0-20公斤可任意調節，
沖程：250mm，
配用電機：15KW，
外形尺寸：2.1*1.8*2.2米)，
吸排漿管道直徑：φ140/φ140，
重量：2.1噸，
油箱容積：310L
YBH300J-60壓濾機節能陶瓷柱塞泵泥漿泵
流量：60立方/小時，
壓力范圍：0-2MPa，
額定壓力：0-20公斤可任意調節，
沖程：350mm，
配用電機：18.5KW，
外形尺寸：2.1*1.8*2.5（米)，
吸排漿管道直徑：φ159/φ159，
重量：2.6噸，
油箱容積：390L
YBH400-100壓濾機節能陶瓷柱塞泵泥漿泵
流量：100立方/小時，
壓力范圍：0-1.8MPa，
額定壓力：0-15公斤可任意調節，
沖程：350mm，
配用電機：22KW，
外形尺寸：2.48*2.5*2.6（米)，
吸排漿管道直徑：φ180/φ159，
重量：3.8噸，
油箱容積：560L
YBH400-120壓濾機節能陶瓷柱塞泵泥漿泵
流量：120立方/小時，
壓力范圍：0-1.5MPa，
額定壓力：0-15公斤可任意調節，
沖程：350mm，
配用電機：30KW，
外形尺寸：2.48*2.5*2.6（米)，
吸排漿管道直徑：φ180/φ159，
重量：3.8噸，
油箱容積：560L
YBH500-180壓濾機節能陶瓷柱塞泵泥漿泵
流量：180立方/小時，
壓力范圍：0-1.5MPa，
額定壓力：0-15公斤可任意調節，
沖程：450mm，
配用電機：45KW，
外形尺寸：3.8*2.2*3（米)，
吸排漿管道直徑：DN200/DN200
三、產品工作過程
該泵采用液壓驅動方式，通過電機或其他動力源驅動液壓系統工作。當液壓系統提供足夠的壓力時，推動柱塞在泵缸內做往復運動，從而吸入和排出泥漿。這種工作方式確保了泥漿的連續、均勻輸送，滿足板框壓濾機對進料的要求。
四、產品優勢:
啟動液壓系統：通過電機驅動液壓系統工作。液壓系統產生足夠的壓力，推動柱塞開始往復運動。
吸料過程：當柱塞向上時，泵腔內的容積增大，形成負壓，使得泥漿能夠順利地被吸入泵腔體內。
排料過程：當柱塞向下時，泵腔內的容積逐漸減小，對泥漿產生壓力，使其被推送到出口管道，并較終進入壓濾機。

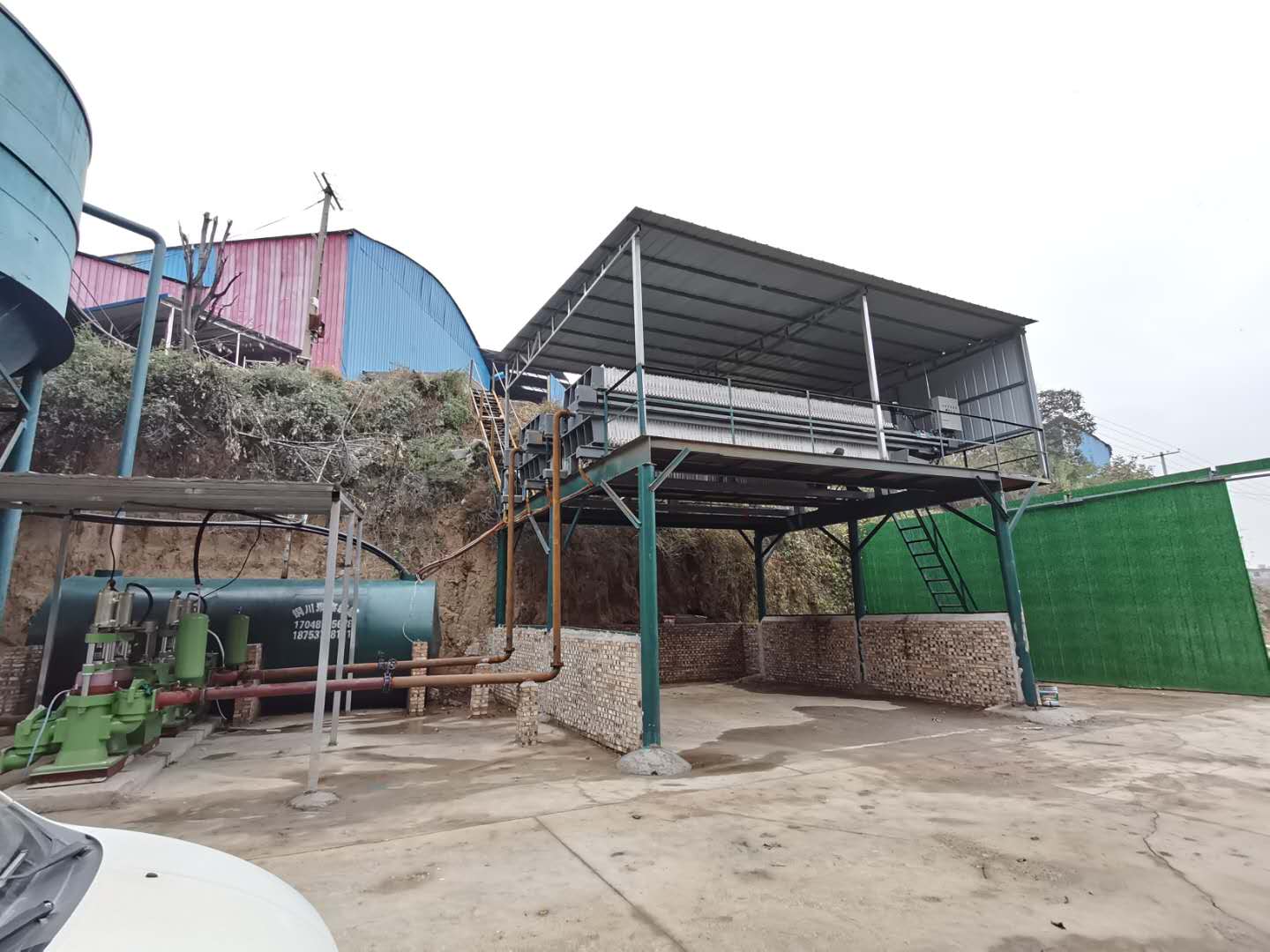

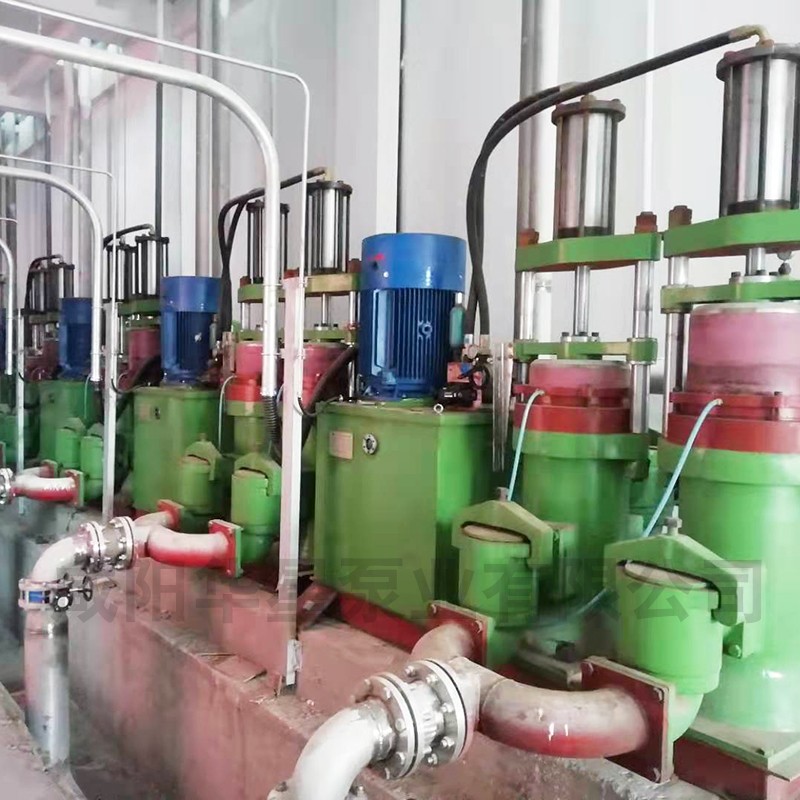

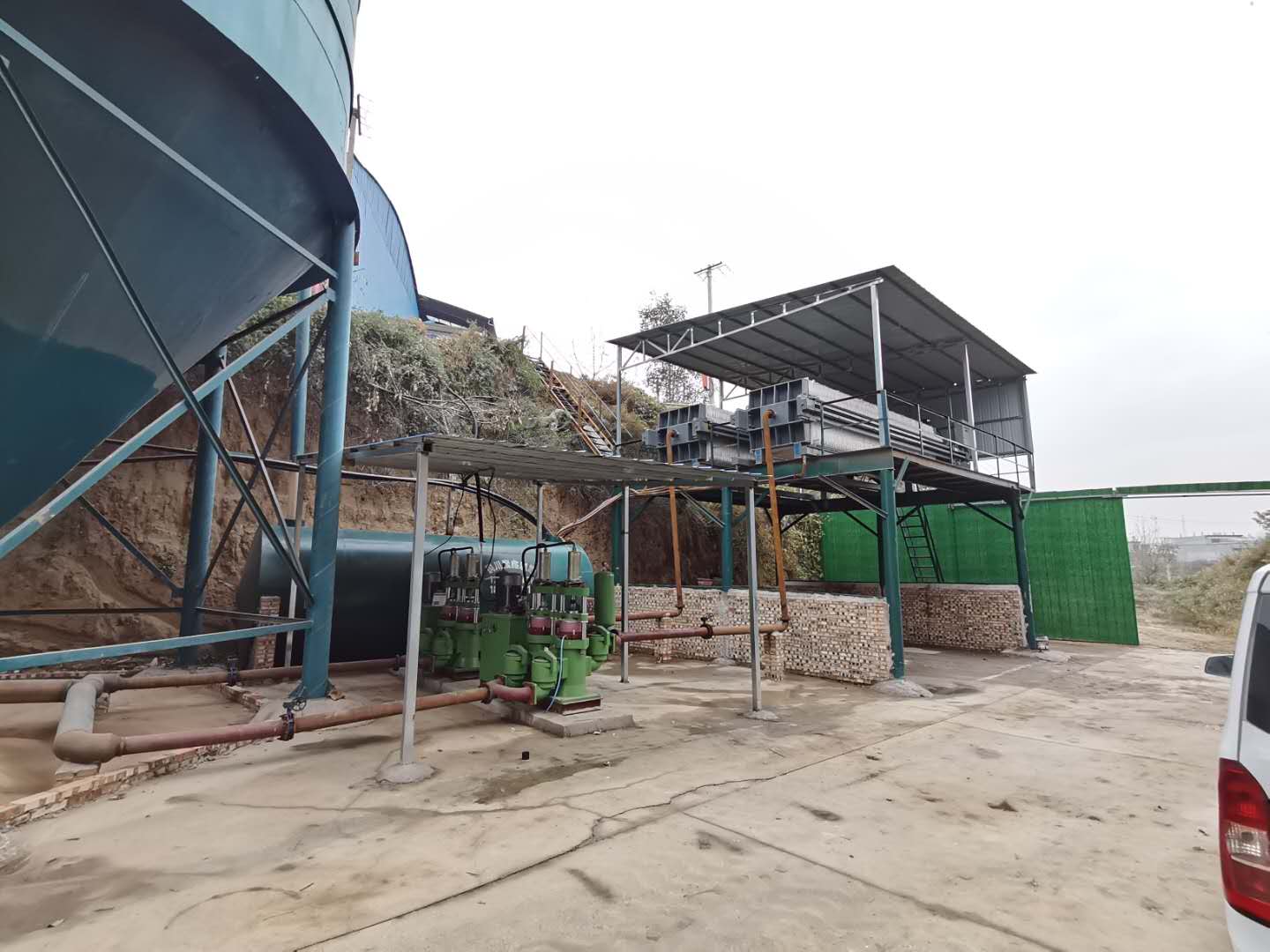

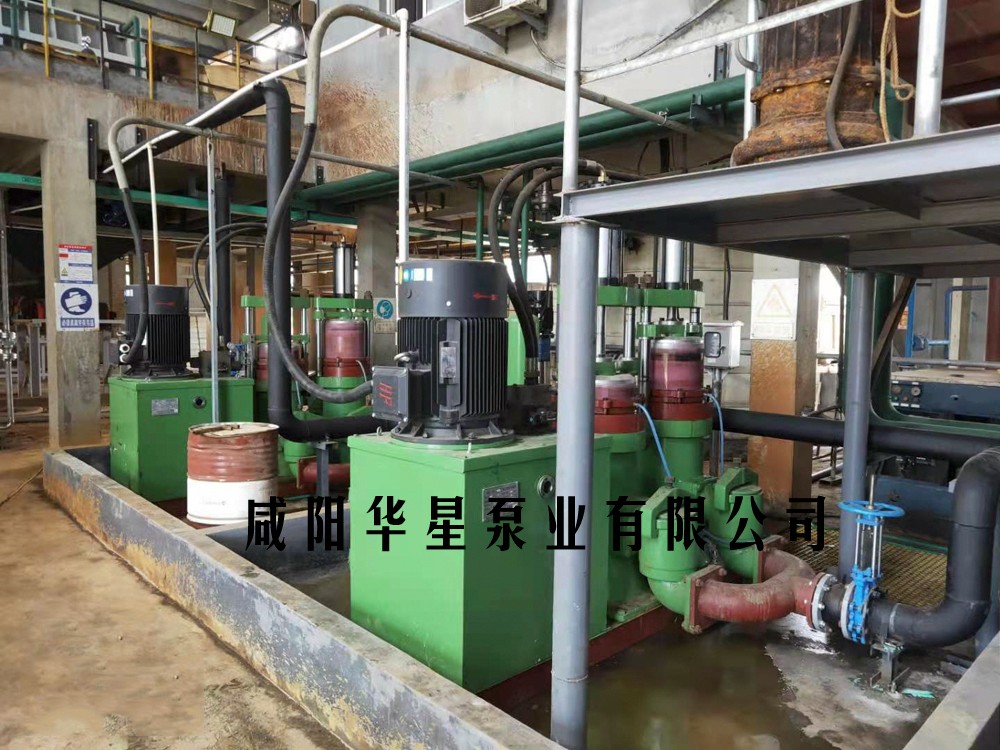

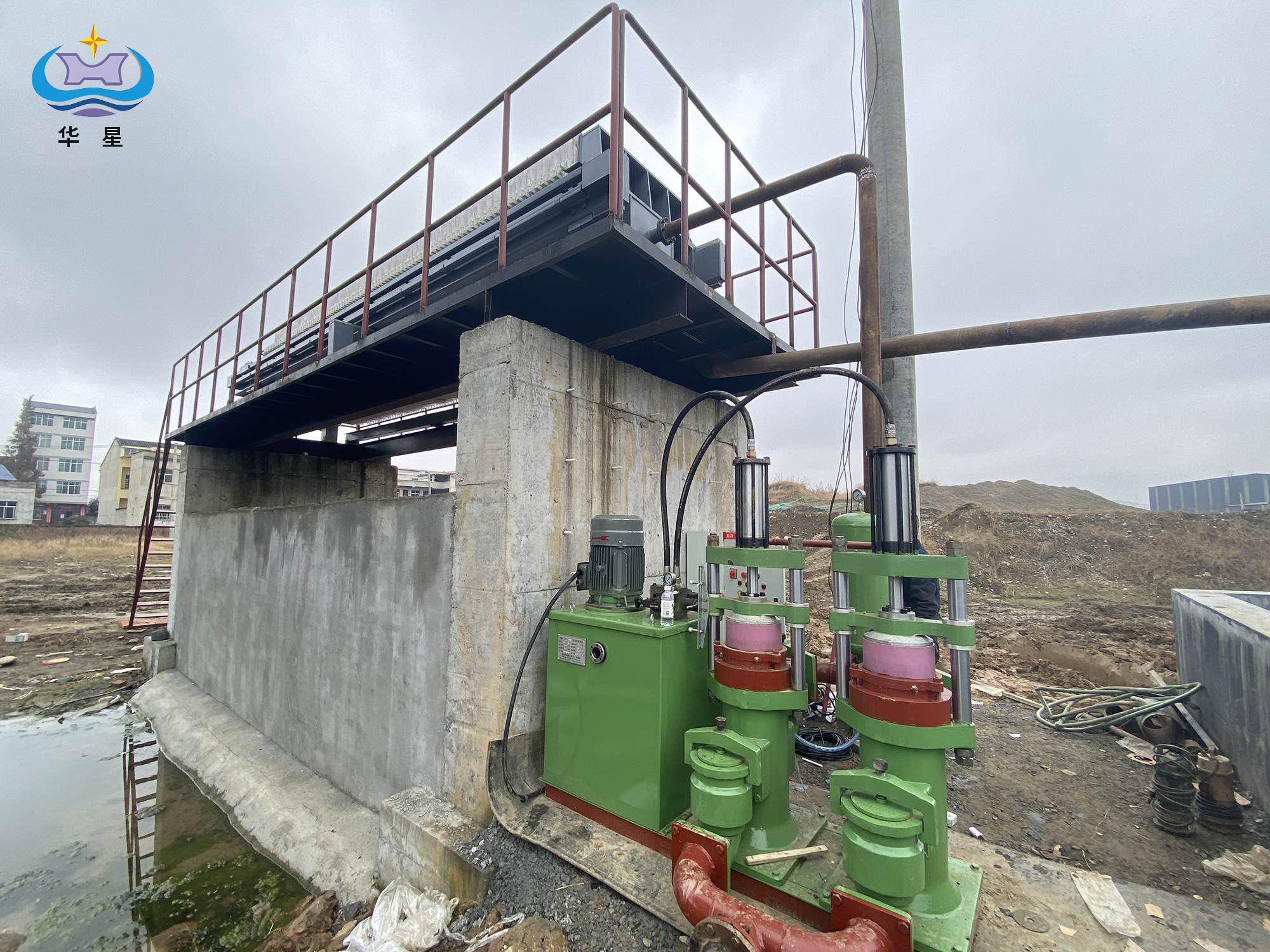

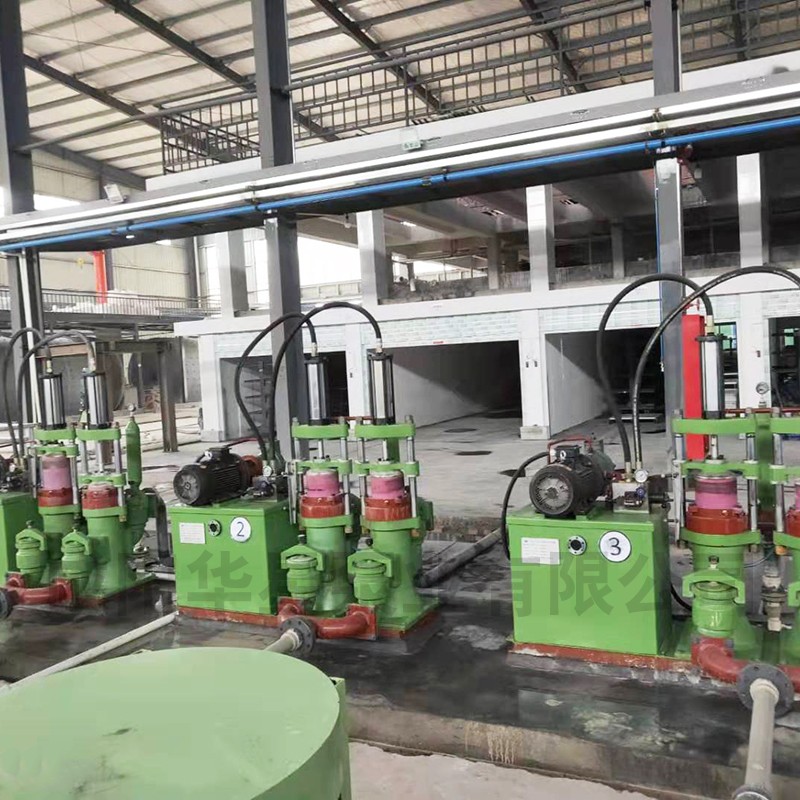

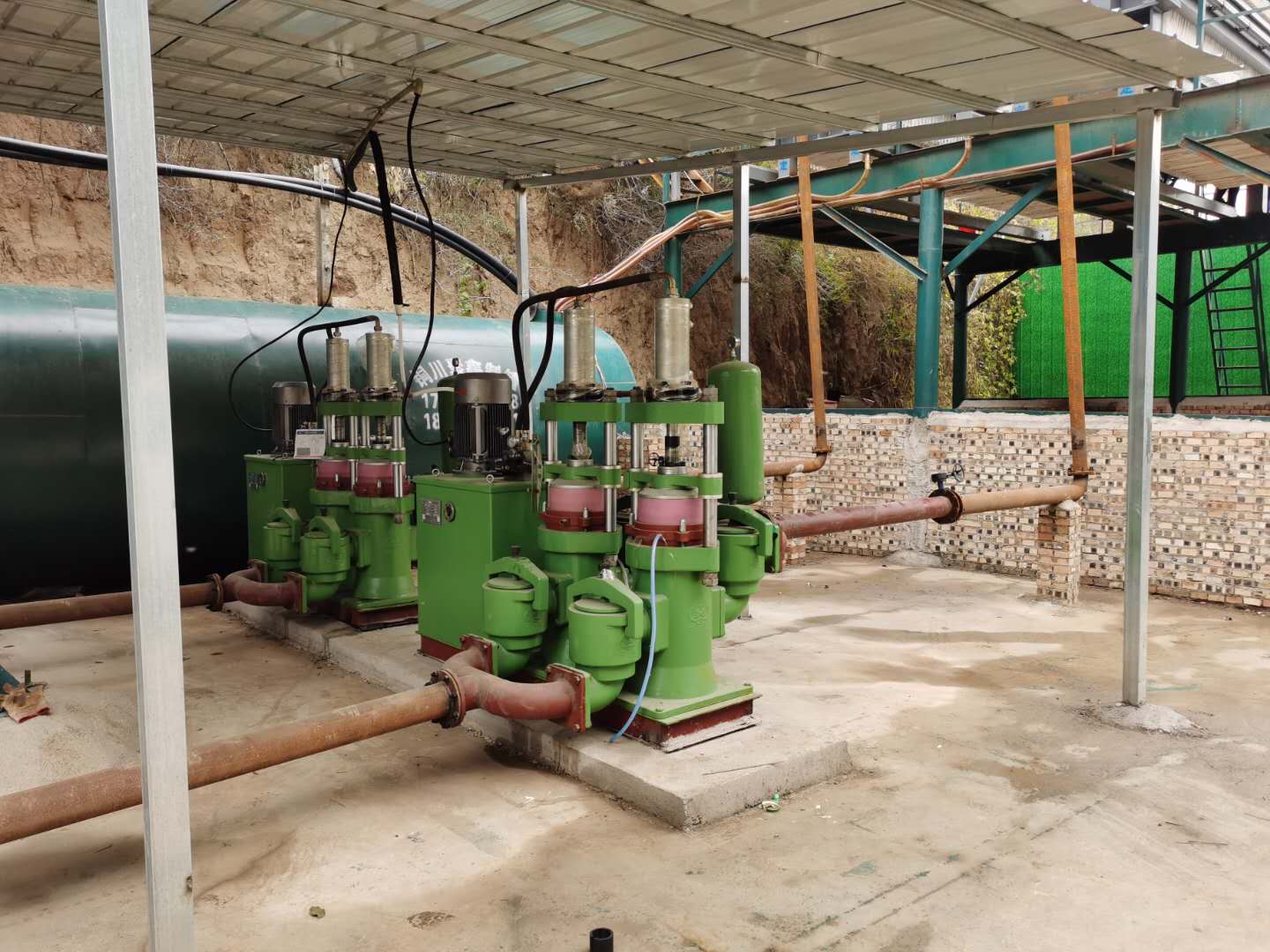

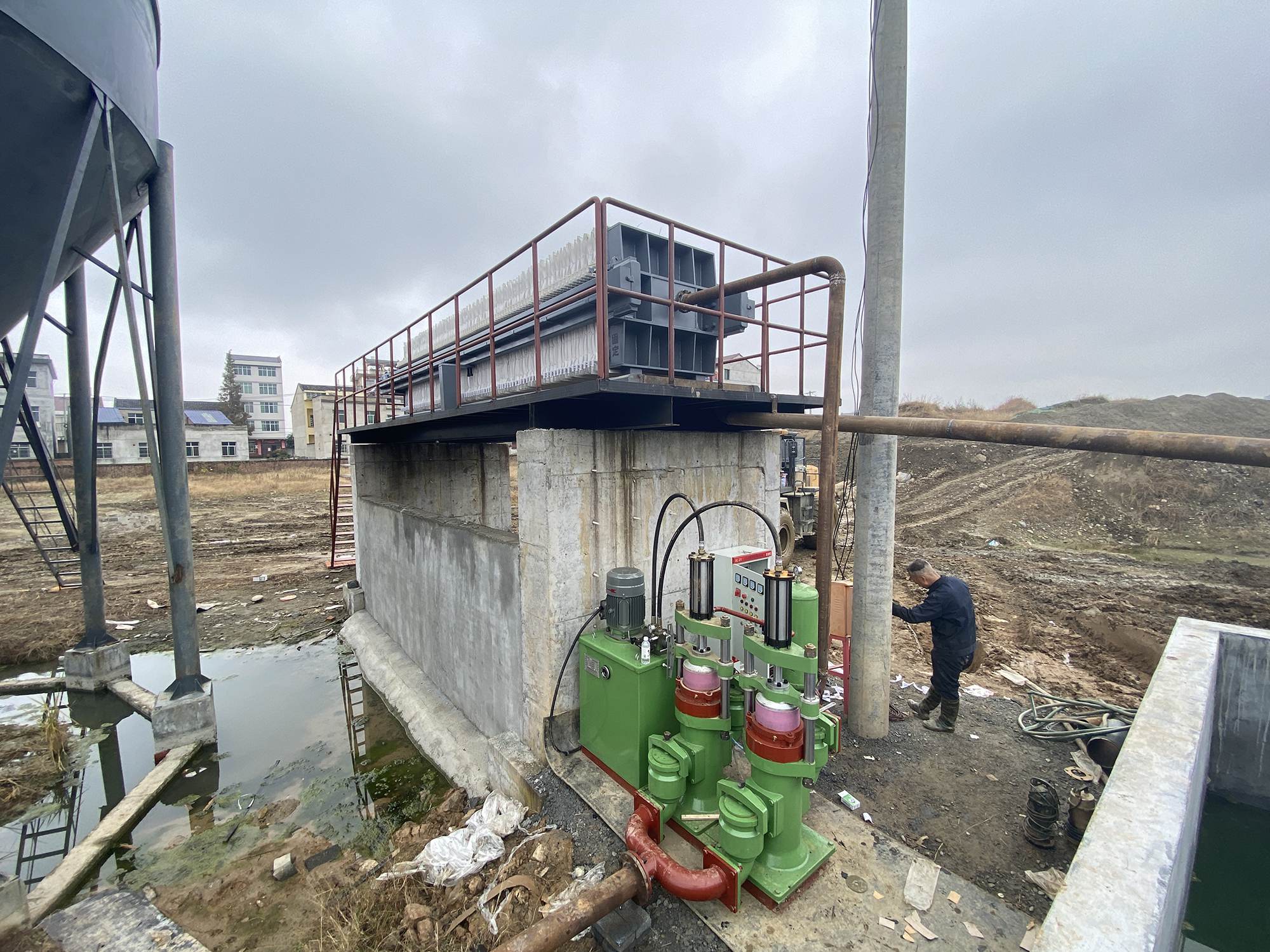

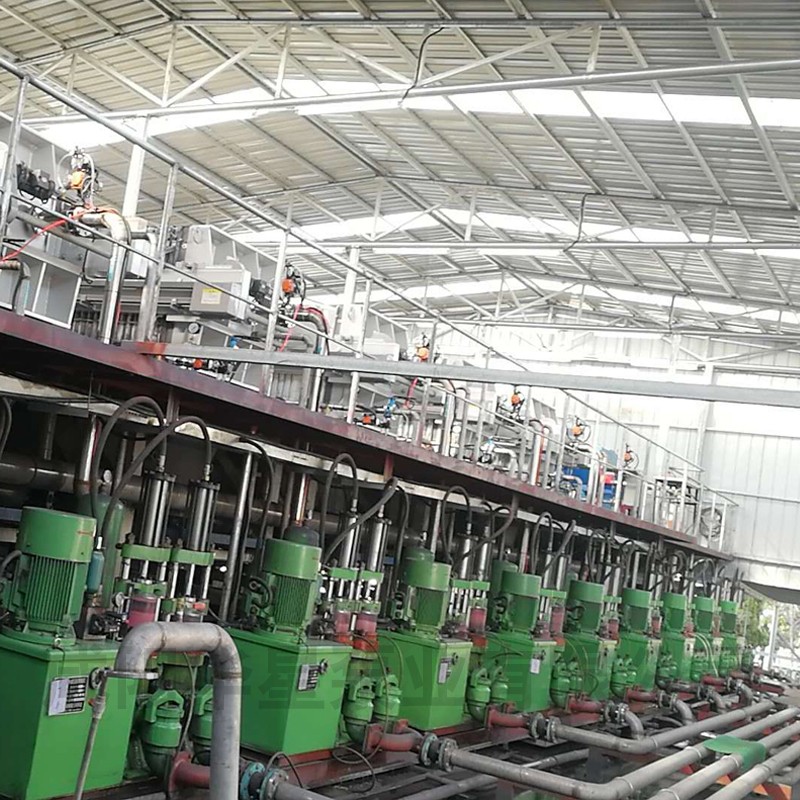

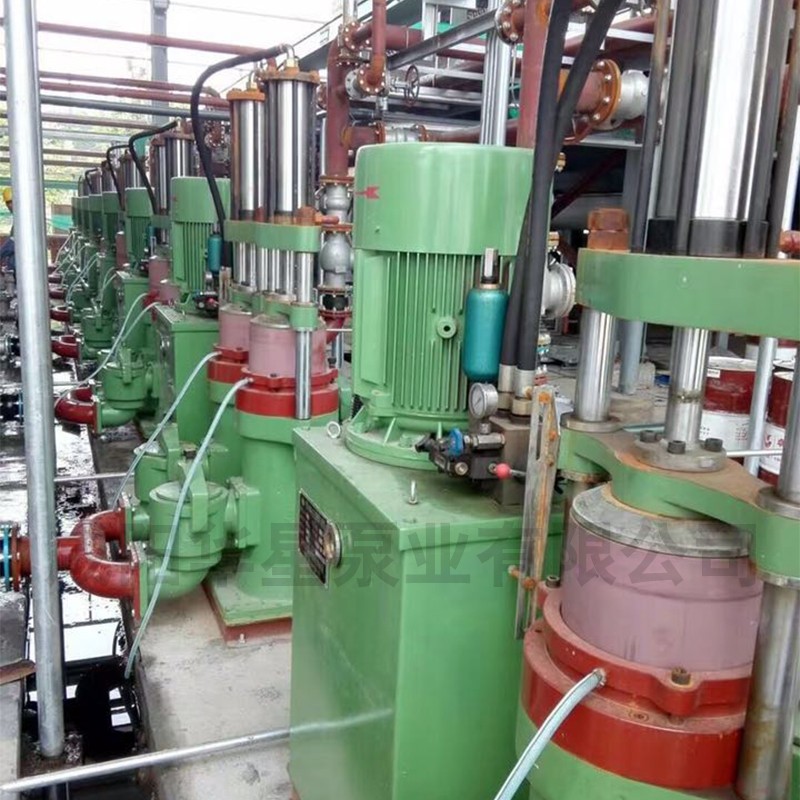

五、產品客戶案例
